Medidor LCR portátil DE-5000

Este ha sido uno de los mejores dinero que he gastado en un instrumento de prueba de banco. Trabajo casi exclusivamente en equipos de música y audio vintage, principalmente tipo tubo. Principalmente, lo uso para medir condensadores e inductores. Trabajo con unos pocos transformadores de salida de tubo desconocidos (propietarios) y recuperados, y una de las habilidades más fáciles que tiene es determinar la impedancia primaria exacta. Esto se hace mediante la fijación de una resistencia conocida a la secundaria y luego utilizando la escala Rs en 1Khz. (Vi este método usado por "Mr. Carlson en YouTube) Probablemente no es "precisión de laboratorio", pero no necesito eso, y se comparó favorablemente con un medidor de clasificación de condensadores B&K y otro medidor LCR más barato que tengo.

Me cansé de esas fichas de cap/transistor baratas con lecturas repetitivas diferentes y que realmente no miden bien la inductancia. Así que, me abri para uno de estos. Esta unidad parece ser lo suficientemente precisa para medir unos cuantos inductores de heridas manuales para mi uso de audio. Me gusta la capacidad de seleccionar diferentes frecuencias de prueba de 100/120/1K/10K/100KHz cuando se prueban los topes y se comprueba la ESR (similar para inductancia). Un buen equipo de prueba no es barato y no es un medidor LCZ de $1K (o más), pero funciona lo suficientemente bien para mi uso en su punto de precio más bajo al proporcionar suficiente control y capacidad de medición. Una estrella fuera para el pequeño manual cursi y las instrucciones detalladas no están en inglés (sólo los …

Creo que este medidor es el mejor que se puede comprar para probar condensadores, particularmente condensadores de cerámica SMD. He intentado casi todos los medidores LCR que hay y no pueden entregar. Normalmente pueden probar condensadores más grandes, pero tienen problemas para probar los más pequeños SMD. Aprendí de un excelente video de YouTube que la razón es que muchos metros no tienen la frecuencia adecuada inyectada en los condensadores y con la mayoría de los medidores LCR no se puede cambiar la configuración de frecuencia, especialmente en un probador de mano. Este pequeño y maravilloso probador te permite cambiar la Hz de la frecuencia que usarás para probar tus tapas. Todo lo que tienes que hacer es buscar la hoja de datos para el componente que quieres probar y ver lo que la …

Recomendamos soldadura de clips Kelvin más largos a este dispositivo. Puede que sacrifiques un poco de precisión pero no estás seguro. Parece ser muy preciso. Medición de resistencias.33 Ohm en otros metros; medidor de cuenta estándar 6000 dio 000.4 Ohms, 55.000 dio 000.40 aprox, pero esta medida entre.32 Ohms a.37 Ohms con todas las resistencias en spec. ¡Muy bien! El mío vino con un accesorio de plomo muy corto para los componentes de clasificación. Tiene una función de paso/fracaso. Bien. Usé ese para soldar clips Kelvin para mayor alcance. Parece haber calibrado correctamente y es muy útil. También tiene clips SMD para medir componentes de montaje de superficie. Apenas rasguñé la superficie de esta cosa y ya la he encontrado muy útil.

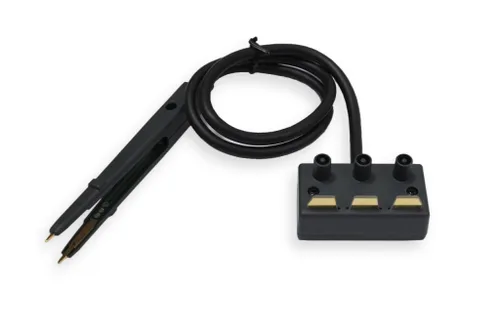

Mi rápido repaso del medidor de LCR de mano DE-5000. Si estás haciendo trabajo electrónico como yo como un hobby. Arreglar altavoces viejos, tocadiscos y otros equipos estéreo. También compré el ZB-L100K Handheld LCR Test Clip Universal Digital Bridge Kelvin Test Line SMD Chip para acompañarlo. Tener los clips Kelvin solo hace que sea más fácil conectarse para medir condensadores, resistencias, etc. Creo que por el precio es una gran herramienta para tener en su caja de herramientas para el trabajo electrónico. Tengo un par de multímetros y otros equipos de prueba y esto parece ser muy preciso. La característica que más me parece útil es el valor de la ESR en los topes, ya que a veces puede ser un mejor indicador para determinar si están fallando. Hay un límite al tamaño del condensador …

Reparo y restauro la electrónica, por lo que necesitaba un buen medidor LCR (en su mayoría para capacitancia). Quiero estar seguro de las accuracies componentes antes de que yo remueva o reemplace. Yo estaba especialmente en busca de uno que era auto-ordenado, precisa y bajo costo. Muy a menudo, yo tamizo los componentes de mi stock a lo más cerca de especificado como sea posible. Seguí el consejo de un crítico anterior y ordené los clips y telares de Kelvin sugeridos que luego encadé en el TL-21. Da resultados estables y confiables cada vez. En cuanto a la eliminación de Auto Off con una fuente de alimentación externa: el puerto de entrada de energía es inusualmente profunda. Un revisor anterior proporcionó las dimensiones para el conector de coax de DC. La longitud del barril es la …

Compré esto para reemplazar un medidor de LC chino barato y bastante inexacto que se rompió. Esta es mucho, mucho mejor.Mediera la inductancia de las nanococinas a las kiloherías con muy buena fiabilidad de re-prueba.Mediera condensadores de picofarads (¡el calibra primero!) a al menos milifarads altos, también confiablemente.Mediera resistencias de miliohms de un solo dígito a al menos decenas de megohms con excelente precisión--y funciona mucho mejor que cualquiera de mis multímetros para este propósito, aunque todavía prefiero usar mi medidor de aislamiento de alto voltaje y megohmmeter para cualquier cosa por encima de 20M.Las frecuencias de medición son 100/120/1000/10000/100000 Hz, seleccionable. Todavía no he encontrado ninguna situación en la que el dispositivo se negó a permitir …

Después de 4 años de poseer y usar el DE-5000 es una de las mejores y más utilizadas herramientas de mi arsenal. Reparo, restauro y compile/modifico a medida los amplificadores, efectos y accesorios de HI-FI & Instrument Vacuum Tubne & SS (Guitar/Keyboard/Pro-Audio). Mi Simpson DMM, el Picos Atlas DCA75 PRO y el DER DE-5000 LCR están siempre en el banco en las proximidades del DUT (dispositivo bajo prueba). Junto con mi A/C Ajustable Aislamiento Aislamiento Transformador y limitador de corriente casero en el que mis DUTs están conectados - otros equipos de prueba incluyen un Tektronix 2465B Alcance, Wavetek Generador de barrer/Función y un Heathkit IT-11 Analizador de capacitores para pruebas de fugas de capacitor de alta tensión sólo, y un soldador de temperatura variable - el DMM …
